CPS2-A-MB-24

Beskrivning

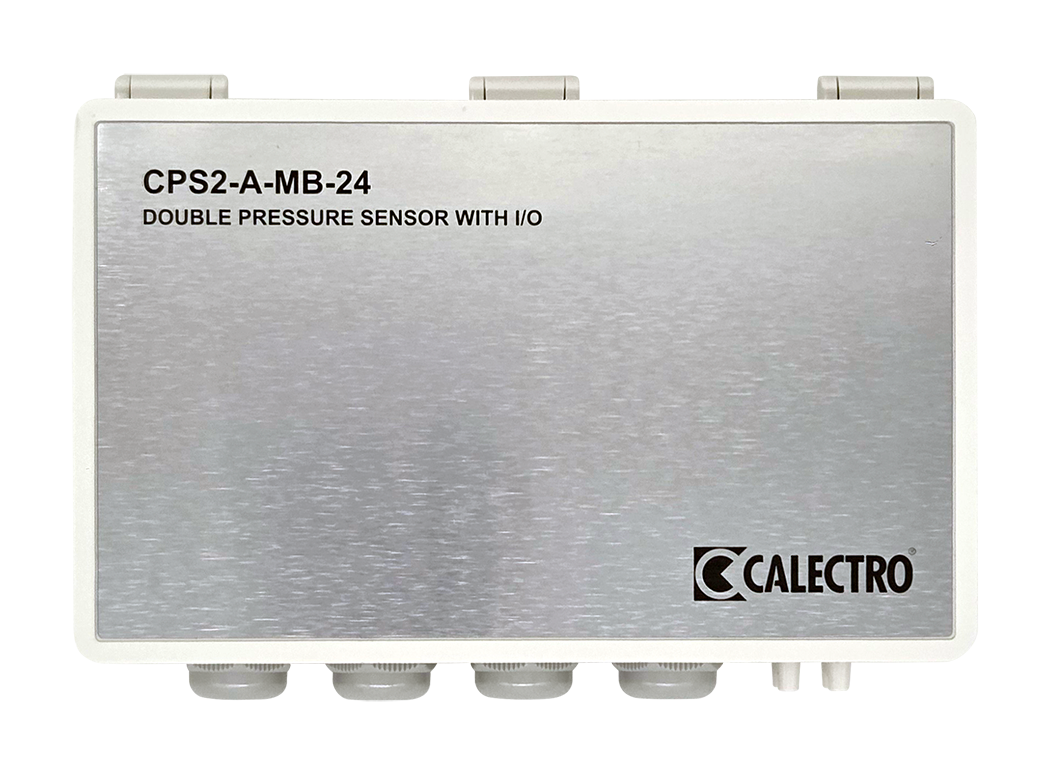

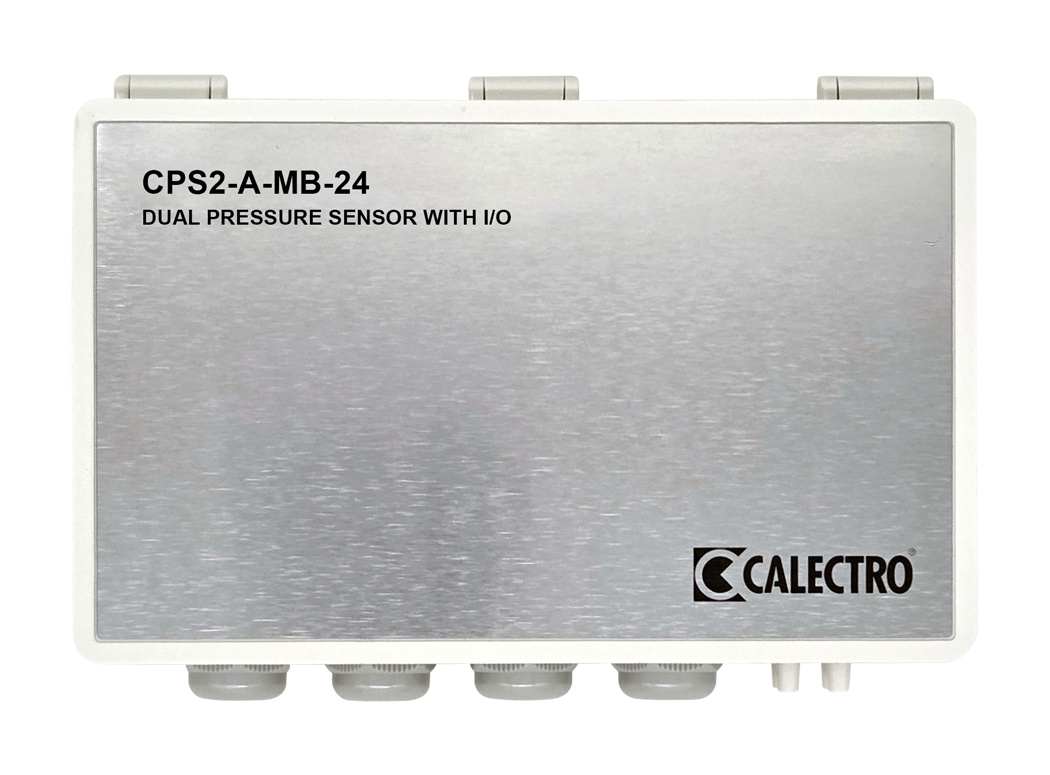

CPS2-A-MB-24 är en differenstryckgivare med inbyggd I/O-funktion och Modbus-kommunikation för ventilationsanläggningar.

Tryckgivaren har två inbyggda differenstryckelement som är temperaturkompenserade för hög noggrannhet och linjäritet. Tryckelementen och utsignalen har hög upplösning vilket innebär att tryckvärdet presenteras i steg om max 1 Pa över hela mätområdet (-50 till +3500 Pa).

CPS2-A-MB-24 kan användas för insamling och distribution av analoga och digitala signaler till och från regulator (DUC) med Modbus RTU kommunikation. Båda analog utgångarna kommer inställda för transmitterfunktion, även dessa kan styras helt fritt (via Modbus). De två analog ingångarna kan konfigureras (via Modbus) för 0-10V eller temperaturgivare (PT1000).

Montering

CPS2-A-MB-24 monteras på plan yta med slangstosarna pekandes neråt. Kapslingens lock är försett med gångjärn i överkant och snäpplås nertill.

Installation

Öppna locket på CSP2-A-MB-24 för att komma åt DIP-omkopplarna som sitter högst upp till höger på det mindre kretskortet, placerat i lockets insida. Nollkalibreringsknappen sitter direkt till vänster om DIP-omkopplarna.

Mätområde, utsignal (0-10V) samt önskad signaldämpning ställs in via DIP1-omkopplare. Mätområdet bestämmer vid vilket mätvärde signalen skall starta och vid vilket mätvärde max utsignal ska ges. Modbus adressering och kommunikationsparametrar ställs in via DIP2-omkopplare.

CSP2-A-MB-24 levereras fabriksinställd med alla DIP1-omkopplare i läge ON och alla DIP2-omkopplare i läge OFF.
