CALECTRO CR

En familj för perfekt inomhusklimat

Säg hej till Calectro CR! Vår nya produktfamilj för behovsstyrd ventilation bestående av regulatorer och transmittrar med CO₂-, temperatur- och fuktreglering. Styr inomhusklimat med hög precision och enkel installation. Finns både för rumsmontage och för montage på ventilationskanal.

Beställ den idag via vår e-handel!

Calectro CR - för energieffektivt inomhusklimat

Calectro CR är en familj av regulatorer och transmittrar som med hjälp av inbyggda CO2-, temperatur- och fuktighetsgivare tillförlitligt och energieffektivt kan styra kyla, värme och ventilation i ett rum. Enheterna har olika funktioner och kan användas antingen som rena transmittrar anslutna till ett övergripande styrsystem, eller som fristående regulatorer som direkt styr radiatorer, spjäll och kylpaket.

Den centrala komponenten i alla produkter i Calectro CR-familjen är den inbyggda CO2-sensorn, som genom att mäta CO2-nivån snabbt avgör om lokalen används och därefter adaptivt anpassar ventilation och värme efter behov. I lokaler som endast används vissa delar av dagen kan detta kraftigt minska energikostnaderna – full ventilation krävs när lokalen är i bruk, men när den står tom räcker ett grundläggande luftflöde.

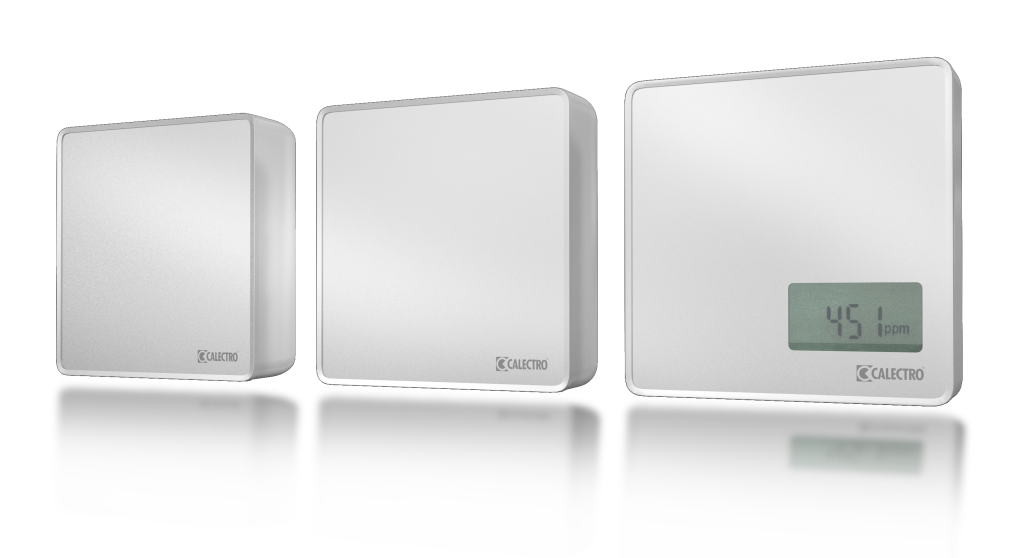

Två produktlinjer – olika funktioner, samma höga kvalitet

Regulatorer CRC

CRC-regulatorerna finns i två versioner: en för väggmontering i rum och en för installation i ventilationskanal. Rumsregulatorerna mäter CO2-halt, temperatur och luftfuktighet via inbyggda sensorer, och styr sedan anslutna enheter helt fristående. Båda modellerna har samma intelligenta funktioner för behovsstyrd ventilation.

Transmittrar CRT

CRT-transmittrarna finns i två versioner: med eller utan display. Rumstransmittrarna mäter CO2-halt och temperatur och rapporterar värdena till ett överordnat styrsystem. CRT är ett enkelt och tillförlitligt val när du behöver noggrann mätning utan lokal reglering.

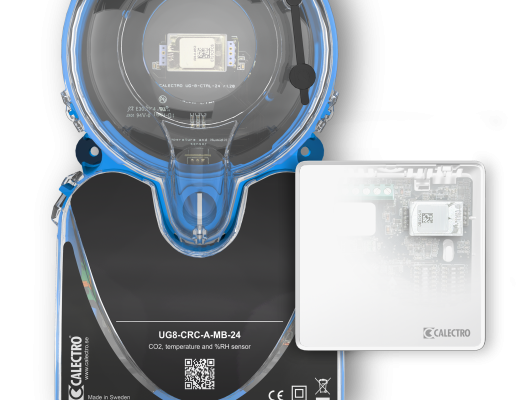

CRC-A-MB-24

Regulator väggmontage

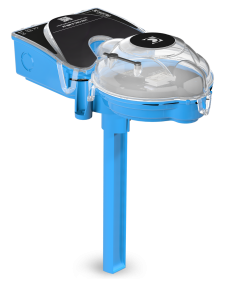

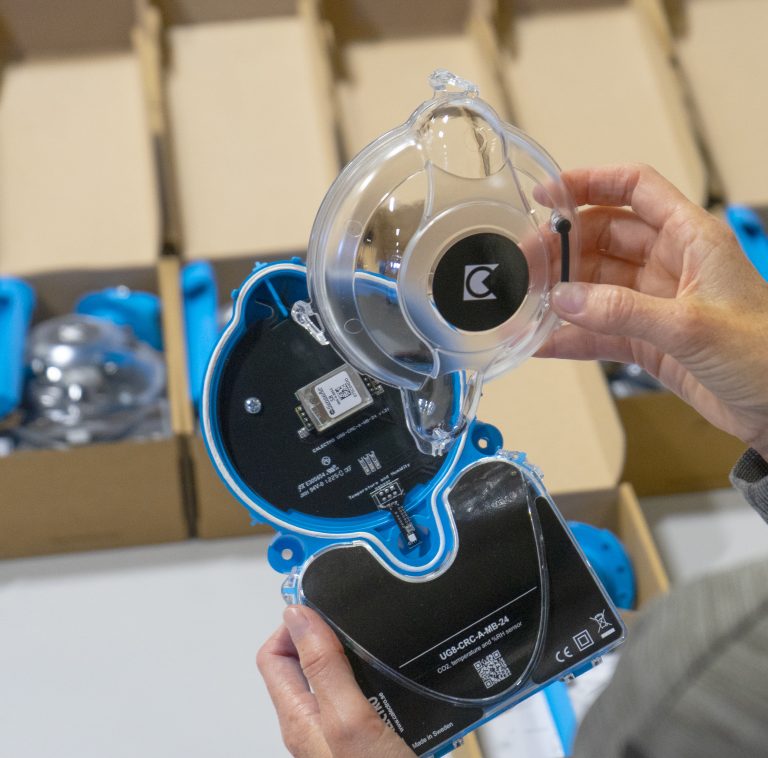

UG8-CRC-A-MB-24

Regulator kanalmontage

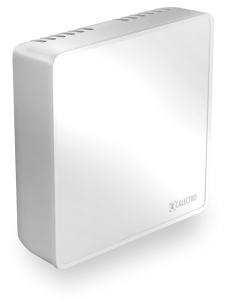

CRT-A-24

Transmitter väggmontage

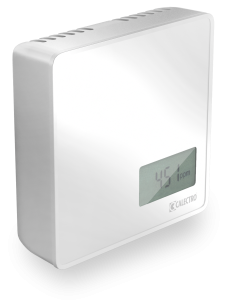

CRT-D-A-24

Transmitter väggmontage, display

Behovsstyrd ventilation, baserad på CO2 nivå

Grunden i Calectros CR-produkter är den inbyggda, självkalibrerande CO₂-sensorn. Eftersom koldioxid är en naturlig del av utandningsluften, fungerar nivån som en utmärkt indikator på hur många personer som vistas i ett rum. Ju fler människor som befinner sig i lokalen, desto högre blir CO₂-nivån. Transmittrarna och regulatorerna i Calectros CR-serie använder denna information för att styra inomhusklimatet med hög precision – på ett energieffektivt och behovsanpassat sätt.

Temperatur- och fuktmätning

Ventilation kan även behövas vid förändringar i temperatur eller luftfuktighet – till exempel vid starkt solsken, hög personbelastning eller i miljöer med kraftigt varierande fuktbelastning. Exempel på sådana utrymmen är storkök eller omklädningsrum med duschar.

Alla enheter i Calectros CR-serie är utrustade med integrerad temperatursensor. Regulatorerna – både för rum och kanal – har dessutom inbyggd fuktsensor, vilket gör att ventilationssystemet kan kompensera även för dessa scenarier.

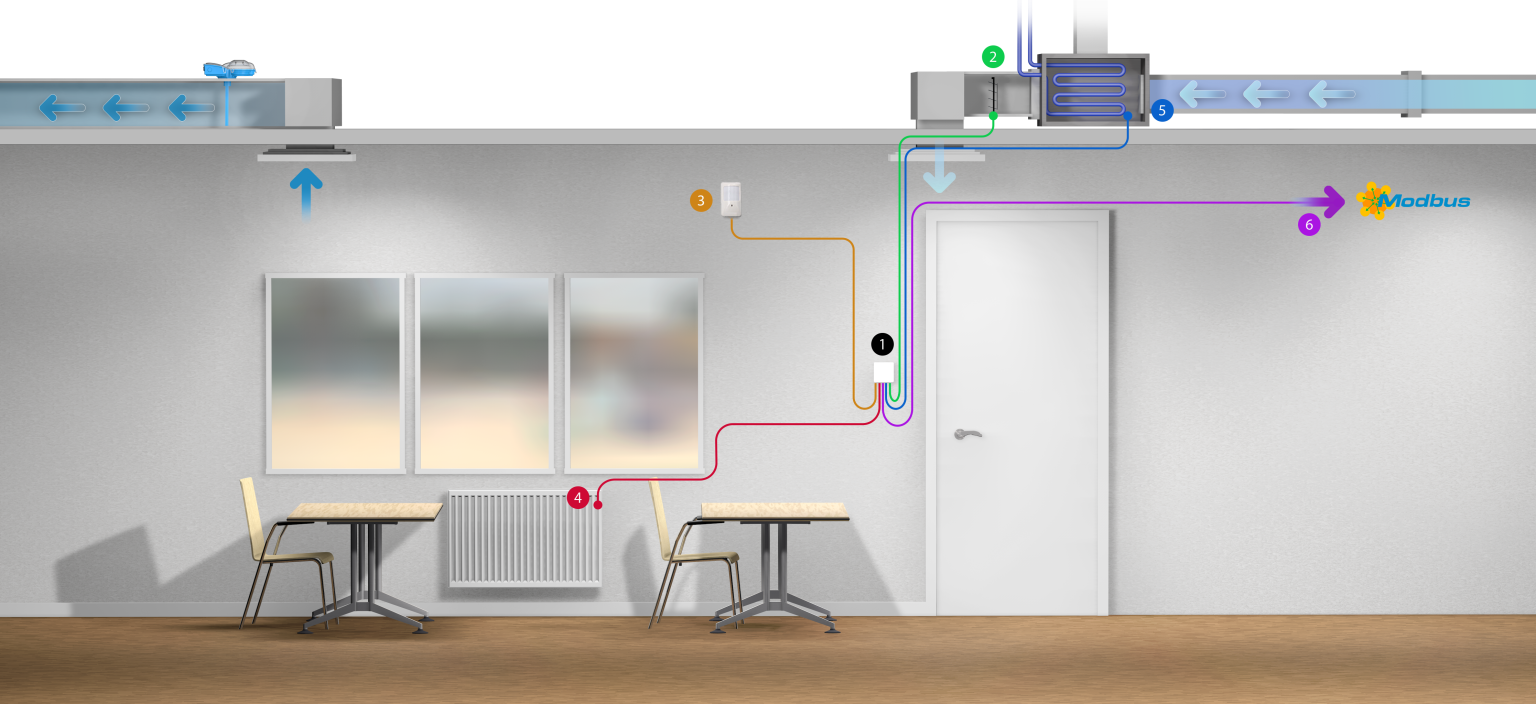

Exempelinstallation CRC-A-MB-24

Kontroll av värme, kyla och ventilation i en lokal med CRC

Exemplet ovan visar en väggmonterad CRC-regulator (1) som mäter koldioxid, temperatur och relativ luftfuktighet via sina inbyggda sensorer. Regulatorn är direktkopplad till ett luftspjäll (2), men mätdata kan samtidigt skickas vidare till ett BMS-system via Modbus (6). Vid behov kan även en PIR-rörelsedetektor (3) anslutas direkt till CRC-regulatorn för snabbare responstid och därmed ökad effektivitet. Är lokalen tom är luftspjället öppet för grundflöde, men när närvaro detekteras – och om något av de uppmätta värdena, till exempel CO₂-nivån, överstiger det inställda börvärdet – öppnas spjället ytterligare för att öka tillförseln av friskluft. CRC-regulatorn har även separata utgångar för styrning av värme och kyla, exempelvis via radiatorer (4) eller kylbatteri (5). Detta säkerställer att inomhusklimatet hålls på önskad nivå – på ett så energieffektivt sätt som möjligt.

Snabb installation med förprogrammerade funktioner

Regulatorerna i Calectros CR-serie levereras med 15 förprogrammerade funktioner, framtagna för att möta vanliga behov inom ventilation, värme och kyla. Installatören väljer enkelt rätt funktion genom att ställa in DIP-switchar direkt på enhetens kretskort – helt utan strömsättning eller dator. Varje funktion innehåller fördefinierade värden som möjliggör styrning av en till fyra utgångar. Om inställningarna inte passar det aktuella projektet, kan de enkelt justeras eller omprogrammeras via Modbus.

Se vilken förprogrammerad funktion som passar din applikation med Calectros CRC funktionsväljare

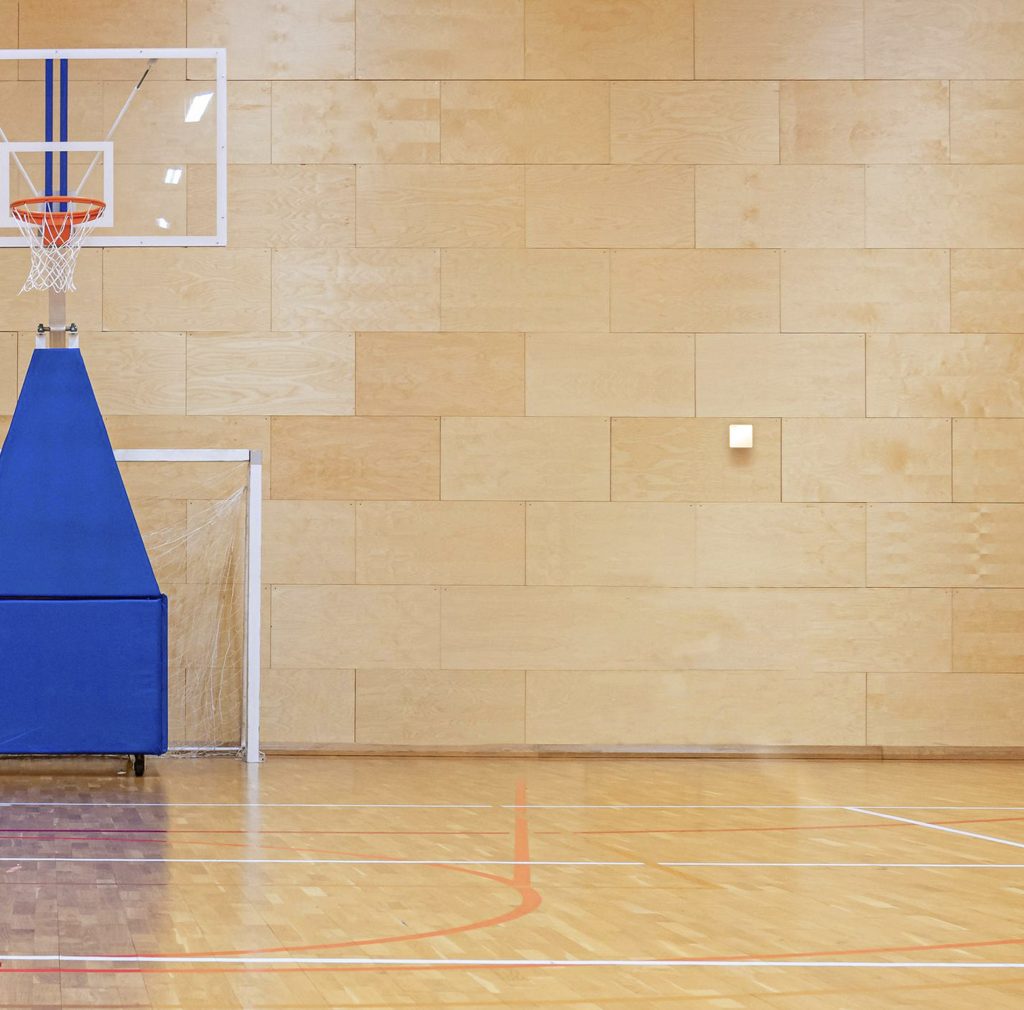

Exempelscenario - Träningslokal

I detta scenario skall inomhusklimatet styras i en träningslokal som används sporadiskt och med hög belastning och aktivitet under korta perioder. Både ventilation och uppvärmning behöver kontrolleras. När lokalen inte används skall ett grundflöde finnas och vid detekterad närvaro skall ventilationen regleras. Efter avslutad aktivitet finns en eftergångstid på 10 minuter för att vädra ur lokalen inför nästa träningspass.

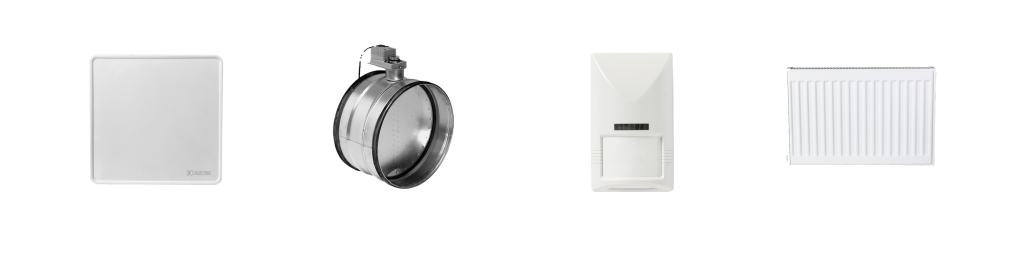

Installerade enheter:

Väggmonterad rumsregulator, Spjäll-ställdon, Rörelsedetektor, Radiator

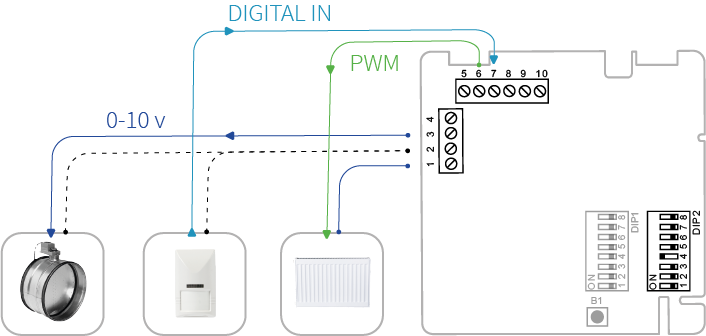

Inkopplingsdiagram väggmonterad regulator

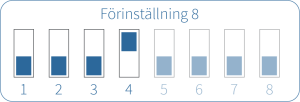

Vald förinställning på den väggmonterade rumsregulatorn

Med de enheter som installerats och de önskemål som satts i scenariot, har vi i det här fallet valt förinställning 8, men även andra förinställningar skulle varit möjliga.

Exempelscenario - Äldreboende

I detta scenario skall inomhusklimatet kontinuerligt styras i ett boende av normal storlek. Både ventilation, värme, och kyla behöver styras och inget övergripande styrsystem används.

Installerade enheter:

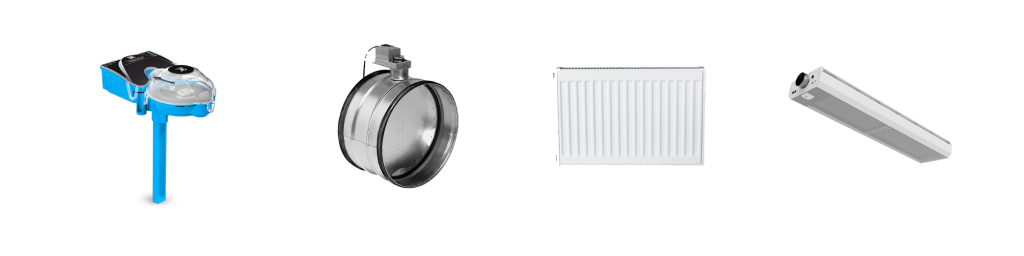

Kanalmonterad rumsregulator, Spjäll-ställdon , Radiator , Kylbaffel

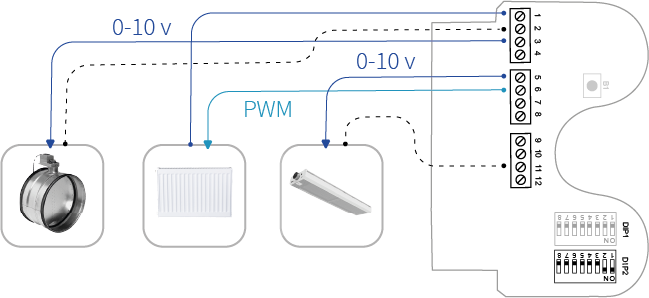

Inkopplingsdiagram kanalmonterad regulator

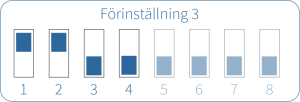

Vald förinställning på den kanalmonterade rumsregulatorn

Med de enheter som installerats och de önskemål som satts i scenariot, har vi i det här fallet valt förinställning 3, men även andra förinställningar skulle varit möjliga.

Varför välja en produkt ur Calectro CR familjen?

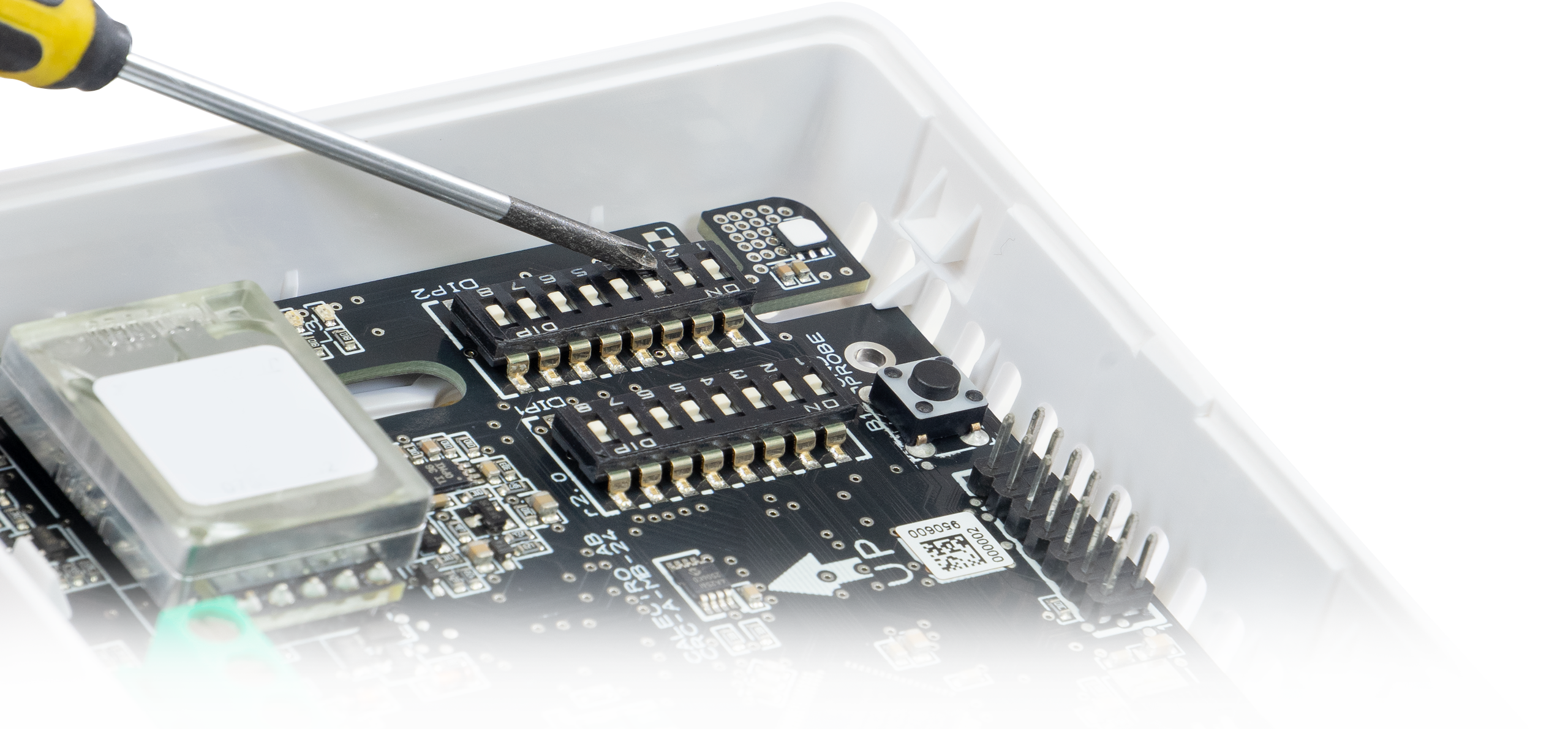

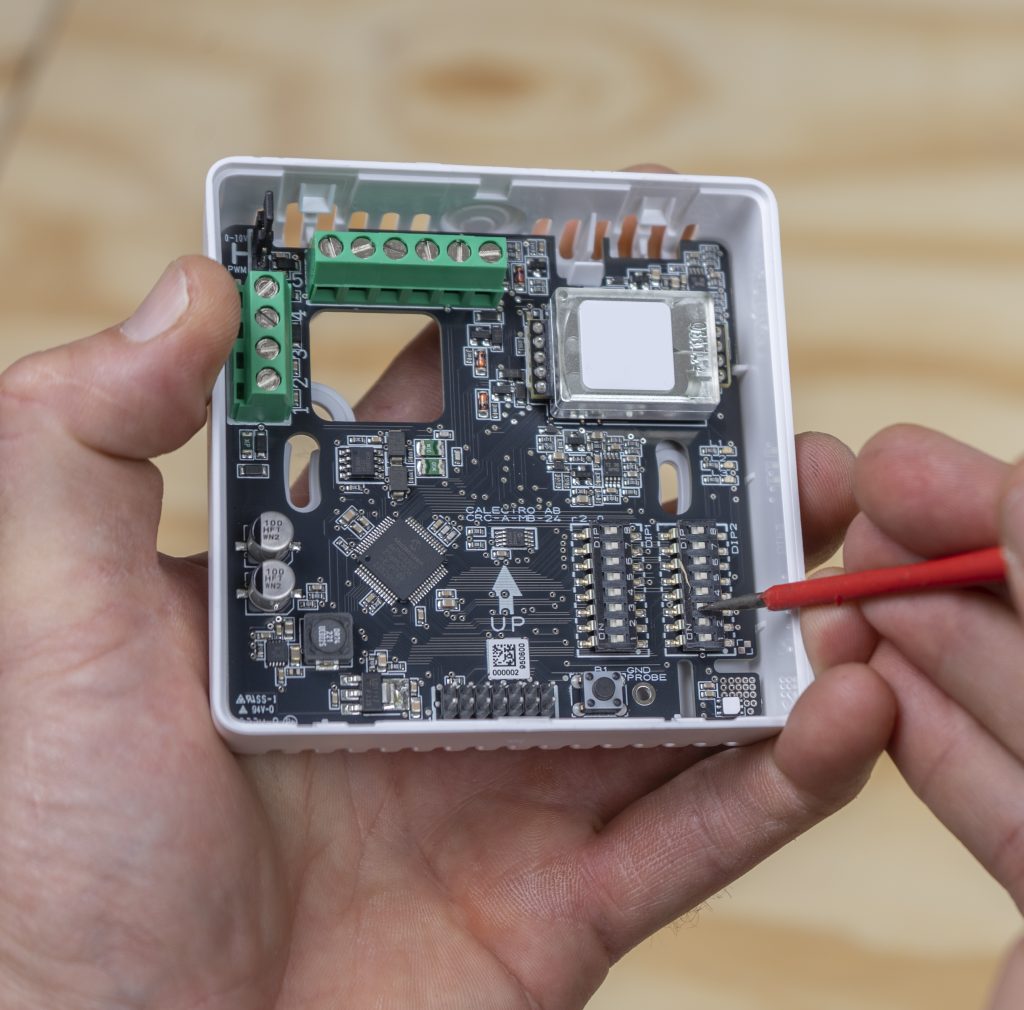

15 förinställda funktioner – enkel konfiguration via DIP-switch

Alla regulatorer i Calectros CR-serie är utrustade med 15 förinställda funktioner som snabbt kan väljas via DIP-omkopplare inne i enheten. Dessa täcker de flesta typiska scenarier som installatörer möter på plats, vilket gör att enheterna kan konfigureras redan före installation – utan behov av strömförsörjning.

Upptäck vår funktionsväljare – ett smart verktyg som hjälper dig att snabbt hitta rätt funktion och ställa in din CRC-regulator, med tydliga steg-för-steg-instruktioner för DIP-switcharna.

Enkel installation – ingen strömförsörjning krävs vid konfiguration

Både kanal- och väggmonterade regulatorer i Calectros CR-familj kan konfigureras före montering, utan att ström behöver vara inkopplad till enheten. Det innebär att inställningarna kan göras i förväg, vilket sparar tid och minskar risken för fel vid installation.

Kontrollfunktion för driftsättning

Vid injustering av luftflödet i en lokal kan förinställning 15 på CRC-regulatorn användas. Denna funktion ställer samtliga utgångar till 100 %, vilket gör att spjäll och ventiler öppnas helt – utan att installatören behöver komma åt takutrymmen eller göra manuella justeringar på enheten.

Full kontroll med Modbus – styr via PC

Om enhetens förinställningar behöver justeras, eller om du vill ta full kontroll över regulatorn, kan den enkelt anpassas efter dina specifika krav via PC och Modbus-programvara. Du kan till exempel justera P-bandet för CO2- eller temperaturreglering för att optimera styrningen enligt önskade värden.

Tillverkad i Sverige – hög kvalitet och lokal produktion

Alla enheter i Calectros CR-serie – liksom de flesta övriga produkter i vårt sortiment – är både designade och tillverkade i Sverige. Komponenter från ledande leverantörer, korta transportvägar och snabb produktion bidrar till en produktportfölj med erkänt hög kvalitet. För kunder som värdesätter lokalproducerad teknik är Calectro ett hållbart och pålitligt val.
