Mäter CO2, temperatur och fuktighet

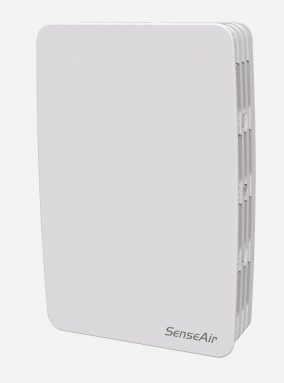

3-i-1 rumsregulator

Behovsstyrd ventilation

Koldioxid (CO2) är en luktlös gas som finns naturligt i vår utandningsluft. Människan påverkas dock negativt redan vid svagt förhöjda doser med effekter som huvudvärk och koncentrationssvårigheter. Med våra CO2 givare kan man enkelt och tillförlitligt mäta luftens CO2-mängd i en lokal och använda informationen till att energieffektivt reglera ventilationen för ett perfekt inomhusklimat.

Hur fungerar applikationen?

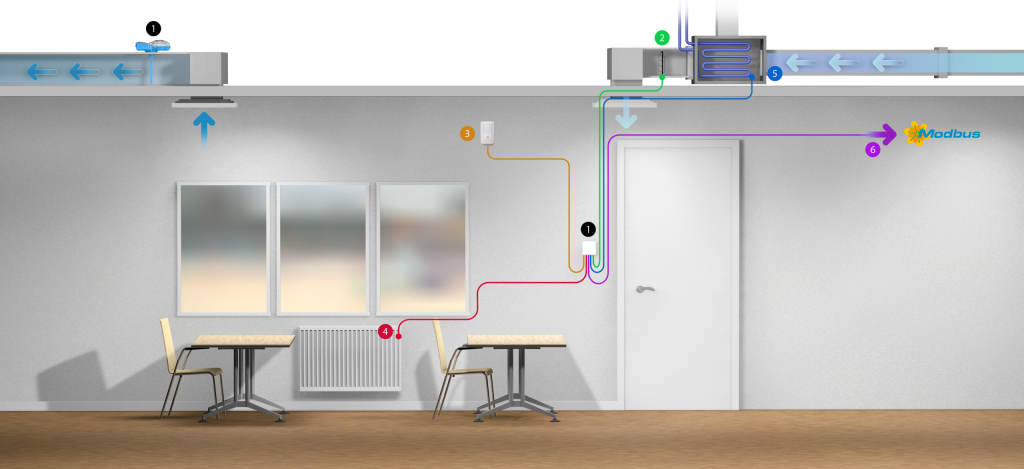

Systemet bygger på en vägg- eller kanalmonterad CRC-regulator 1 som mäter koldioxid, temperatur och relativ luftfuktighet via sina inbyggda sensorer. Regulatorn är direktkopplad till ett luftspjäll 2, men mätdata kan samtidigt skickas vidare till ett BMS-system via Modbus 6. Vid behov kan även en PIR-rörelsedetektor 3 anslutas direkt till CRC-regulatorn för snabbare responstid och därmed ökad effektivitet. Är lokalen tom är luftspjället öppet för grundflöde, men när närvaro detekteras – och om något av de uppmätta värdena, till exempel CO₂-nivån, överstiger det inställda börvärdet – öppnas spjället ytterligare för att öka tillförseln av friskluft. CRC-regulatorn har även separata utgångar för styrning av värme och kyla, exempelvis via radiatorer 4 eller kylbatteri 5. Detta säkerställer att inomhusklimatet hålls på önskad nivå – på ett så energieffektivt sätt som möjligt.

CO2 styrningsteknik kan ge stora energibesparingar i lokaler som står oanvända vissa delar av dygnet t.ex. gymnastikhallar. I dessa kan det krävas full ventilationseffekt när lokalen används, men timmen senare när lokalen är tom, behövs endast grundventilation. Våra CO2 givare är utvecklade av en av världens ledande tillverkare, Sverigebaserade SenseAir AB.

Varför SenseAirs CO2-givare?

NDIR (Non Dispersive Infrared)

CO2 givaren använder en pulserande infraröd ljusstråle för att detektera mängden CO2 i den omgivande luften, sk. NDIR teknik. Denna teknik har dock utvecklats vidare då längden på ljusstrålen är mycket viktig för att skapa en tillförlitlig detektering av CO2 partiklar i luften samtidigt som man önskar en så kompakt enhet som möjligt. Lösningen har därför blivit att placera ljuskällan i en spegelkammare så att ljuset studsar fram och tillbaka 6 gånger i kammaren innan den träffar detektorn. Denna teknik ger oöverträffade mätresultat, är omgivnings och temperatursäker och är mycket långtidsstabil.

Temperaturmätning

Förutom att ventilation kan behövas vid ökad CO2-halt i en lokal, kan detsamma behövas vid ökning av rumstemperaturen, tex. vid stark ljusinstrålning en solig dag. CO2 givaren är därför även utrustad med inbyggd temperaturgivare, så att ventilationen kan kompensera både för höjd CO2-halt och eller temperatur.

Automatisk kalibreringsfunktion

CO2 givaren har en automatisk kalibreringsfunktion kallad ”ABC” som mäter lägstahalten av CO2 per dygn och var åttonde dag korrigerar givarens baskurva, vilket under normala förhållanden gör givarna helt underhållsfria.

Snabbt konfigureringsbar via PC

Alla våra CO2 enheter konfigureras lätt och överskådligt via ett grafiskt PC-program. Detta gör även att många enheter snabbt kan konfigureras då parametrarna från en enhet lätt kan läsas ned till en annan enhet. t.ex. vid större installationer eller service.

Snabb driftsättning med 15 förinställda funktioner

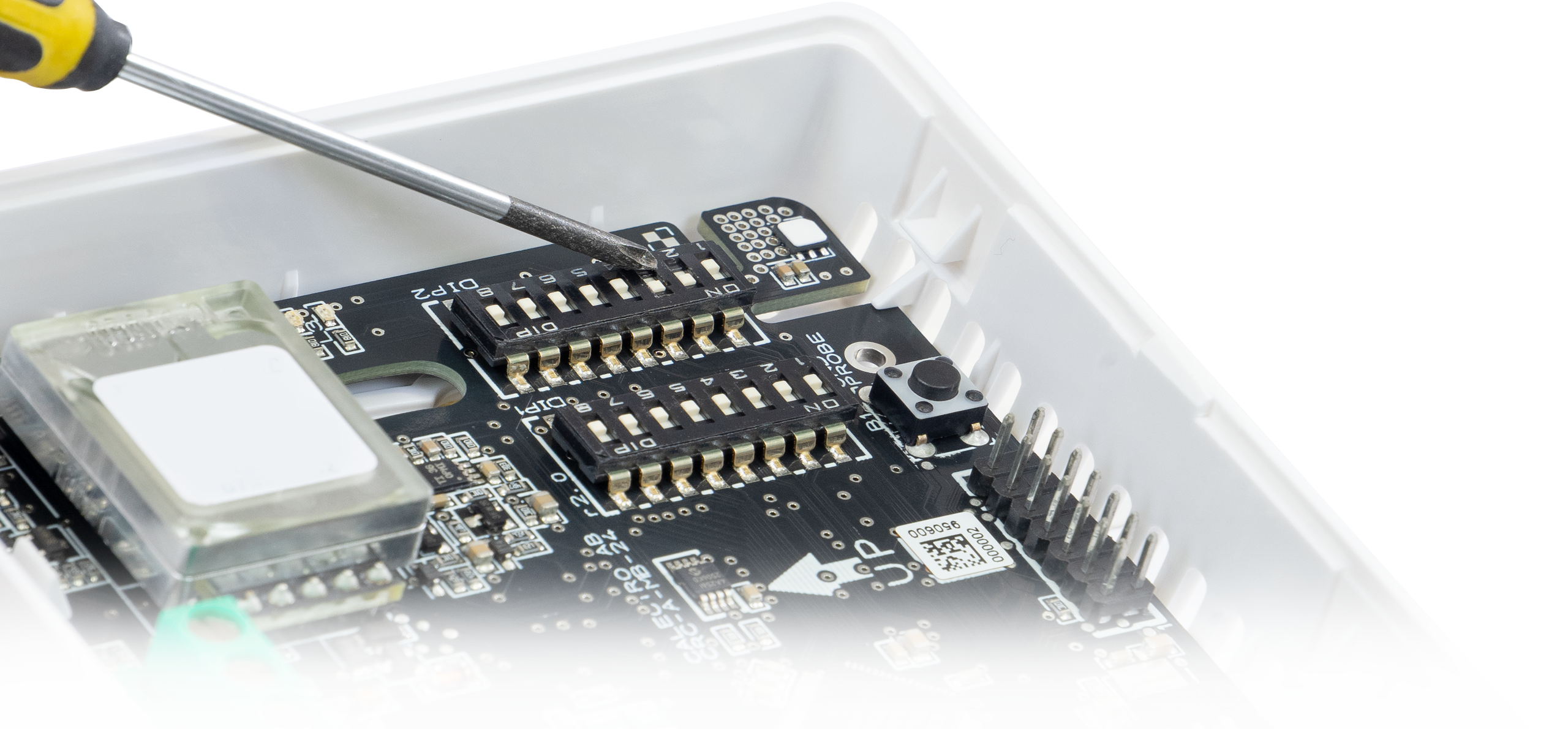

CRC-regulatorn är utvecklad för att förenkla installation och driftsättning av behovsstyrd ventilation. Med 15 förinställda funktioner för VAV-reglering, värme och kyla kan de vanligaste HVAC-applikationerna konfigureras direkt via DIP-switchar. Ingen programmering eller strömsättning krävs för grundinställningen, vilket sparar tid vid installation och minskar risken för fel.

Använd Calectros CRC-funktionsväljare för att snabbt hitta rätt funktion och få tydliga instruktioner för inställning av DIP-switcharna.

MODBUS kommunikation

Modbus är ett kommunikationsgränssnitt som möjliggör central övervakning och styrning av alla anslutna enheter i nätverket.

För projekt med mer specifika krav kan samtliga funktioner i CRC-regulatorerna anpassas via Modbus, vilket ger full flexibilitet för avancerad CO₂-, temperatur- och fuktreglering.
