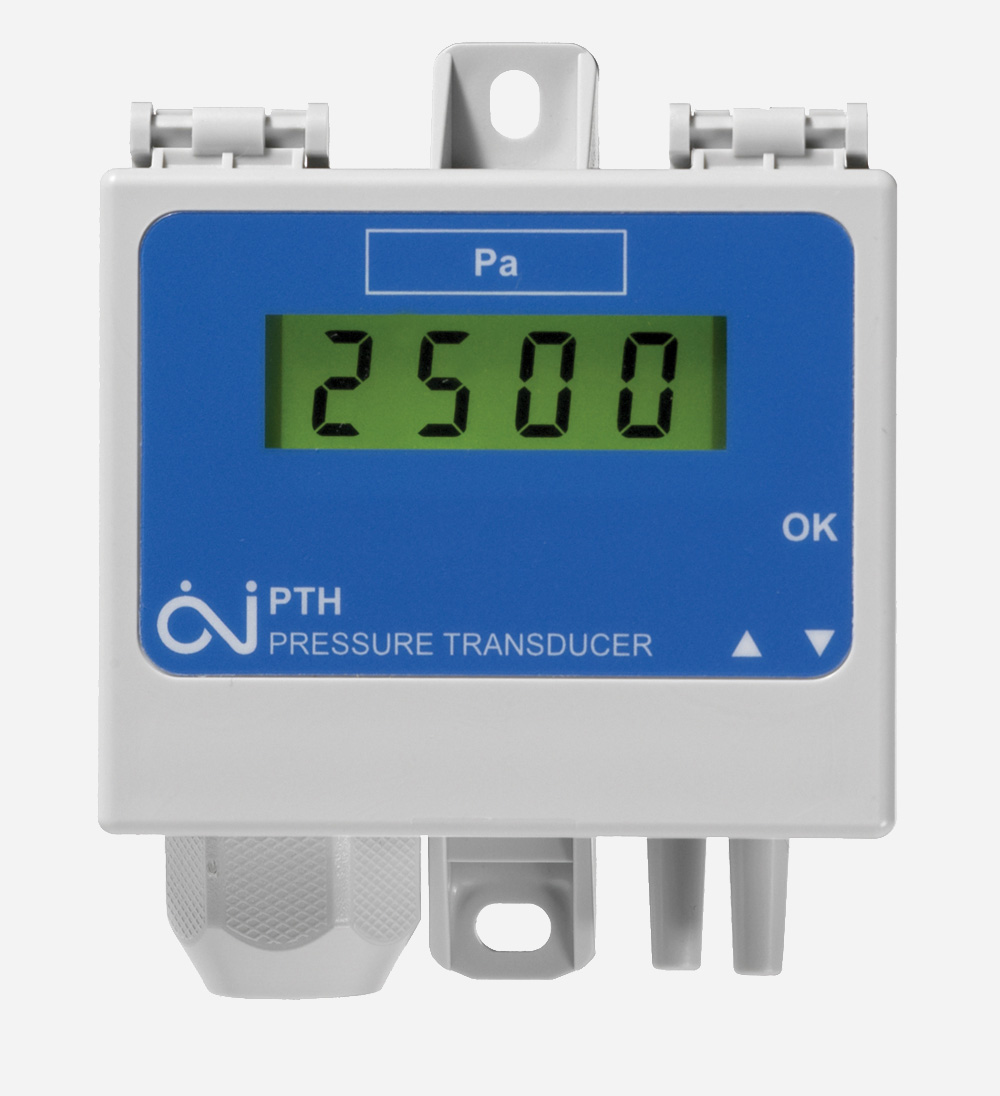

PTH-3202-DF

Beskrivning PTH-3202-DF

PTH-3202-DF är avsedd för att mäta lufttrycket eller luftflödet i t.ex. ventilationsanläggningar. PTH-3202-DF består av ett tryckelement av halvledartyp. Lufttrycket påverkar tryckelementet direkt. Det finns ingen luftpassage genom elementet, vilket avsevärt minskar risken för smutsrelaterade fel.

Det mikroprocessorbaserade elektroniska systemet är förutsättningen för en exakt utsignal. PTH-3202-DF kan konfigureras att avge en 0-10/2-10VDC eller 0-20/4-20mA. PTH-3202-DF har en inbyggd, valbar i två lägen, automatisk dämpning av utsignalen, vilken kan göra det möjligt att mäta trycket i turbulenta luftströmmar. Dämpningen är en kontinuerlig (FIFO) genomsnittsberäkning av uppmätt tryck under de senaste 0,4 eller 10 sekunderna.

PTH-3202-DF har ställbar k-faktor för omvandling av differenstryck till luftflöde. Funktionen P ger procentuell utsignal genom kvadratrotsberäkning av aktuellt tryck i förhållande till valt tryckområde. Omgivningstemperaturen har inget inflytande på noggrannheten mellan -20 och +40°C.

Montering

PTH-3202-DF monteras med 2st skruvar. Montageytan mellan skruvarna ska vara plan. Tryckslangarna ska sättas fast (t.ex. i VP-rör) för att undvika vibrationer och de ska vara så korta som möjligt.

För att få bästa möjliga mätresultat ska mätplatser med turbulenta luftströmmar undvikas. Helst ska mätning ske vid ett avstånd av minst 2 kanaldiametrar innan böjar och förgreningar och 6 kanaldiametrar efter. Givaren öppnas utan verktyg genom att trycka på snäpplåset.

Undvik att placera PTHs anslutningskabel parallellt med starkströmskablar eftersom dessa kan förstöra tryckgivarens funktion och skada regulatorn/DUCen. För information om programmering m.m. se instruktion som medföljer produkten.
